不锈钢扎带收束工具就是我们的常说的不锈钢扎带工具

2020-10-30

不锈钢扎带收束工具就是我们的常说的不锈钢扎带工具

     扎带被普遍运用于对电线、设备等物品的捆绑固定。传统的扎带包括扎带头部和带体。带体通过环绕物品一圈进而缠绕在被捆绑物的周围,进而令带体的尾部贯穿扎带头部,通过设置于带体上的卡槽以及设置于扎带头部的卡接部将带体锁紧在扎带头部内,进而对物品起到捆绑固定的作用。

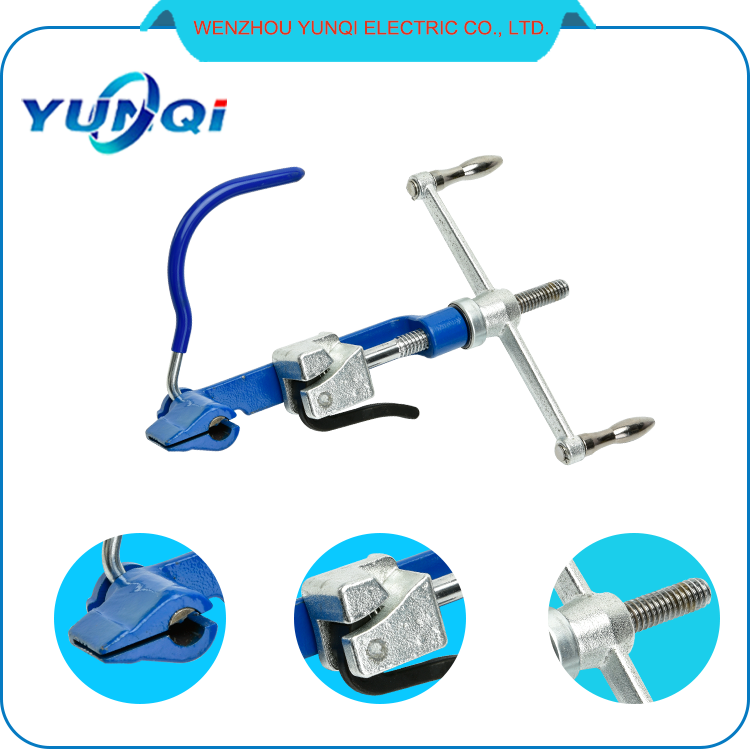

不锈钢扎带工具

    扎带传统的使用方式为使用人力拉紧进而实现对物品的捆绑固定。然而不锈钢扎带表面光滑并且在厚度上比传统塑料扎带更加薄,因此在人力作用的情况下,手与不锈钢扎带之间的摩擦较小,难以令扎带实现对物品的完全捆绑固定,导致电线、设备等物品在固定不够彻底的情况下发生损坏,有待改进。

    针对现有技术存在的不足,本实用新型的目的在于提供一种不锈钢扎带收束工具,解决不锈钢扎带在通过手工操作对物品进行收束时无法牢牢捆绑物品的问题。

     为实现上述目的,新型提供了如下技术方案:

     一种不锈钢扎带收束工具,包括安装座,所述安装座一体连接有把手,所述安装座远离把手的一侧一体连接有进带头,所述进带头设置有进带口,所述进带口设置有扎带尾部,所述安装座转动连接有锁紧机构,所述锁紧机构包括旋转座,所述旋转座固定连接有旋转杆,所述旋转座的两侧侧壁套接有转轴,所述转轴固定连接有棘轮,所述棘轮设置于旋转座内部,所述棘轮的上侧设置有卡块,所述卡块与安装座铰接,所述卡块上端的一侧固定连接有驱动弹簧,所述驱动弹簧与旋转座固定连接,所述卡块上端远离驱动弹簧的一侧设置有调节块,所述转轴穿过安装座的一端设置有紧固槽,所述紧固槽与进带头位于安装座的同一侧。

    通过采用上述技术方案,扎带尾部贯穿进带口以及紧固槽,弯折扎带尾部穿过紧固槽的一端,且令扎带紧固处抵接于进带口的入口处后,通过推动旋转杆,令旋转杆绕着转轴做逆时针旋转,驱动弹簧将带动卡块绕着转轴做逆时针旋转。人工控制转轴静止,进而控制棘轮保持静止状态。进而令卡块与棘轮抵接的点在棘轮上滑动。当推动旋转杆绕着转轴做顺时针转动时,驱动弹簧将带动卡块绕着转轴做顺时针旋转。进而令卡块与棘轮抵接并带动棘轮绕着转轴的轴心线做顺时针旋转,进而带动转轴转动,进而带动紧固槽转动,进而带动穿过紧固槽的扎带尾部转动,最终将扎带拉紧。

    本实用新型进一步设置为:所述调节块呈“L”形,所述调节块包括摆臂以及凸块,所述凸块与摆臂的连接处与旋转座铰接连接。

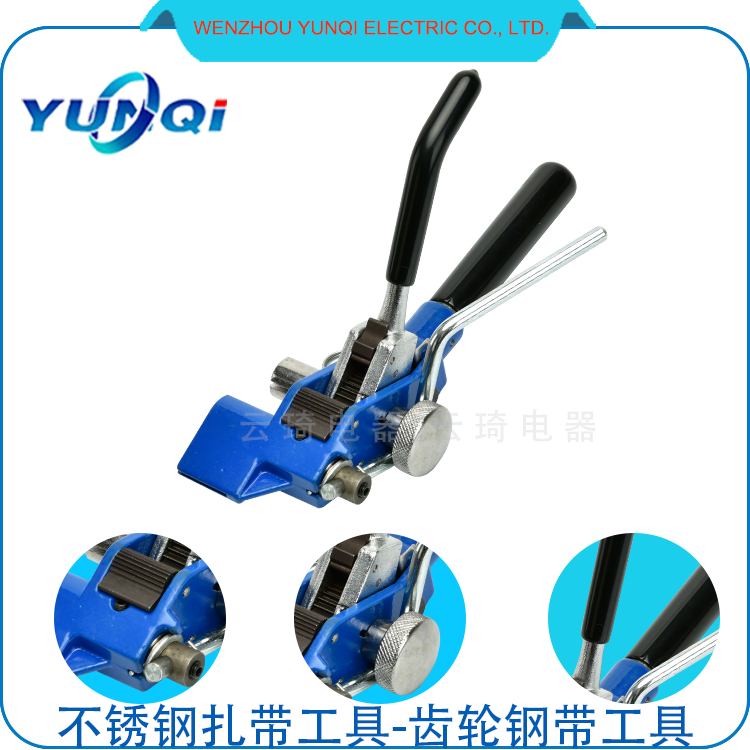

不锈钢扎带工具

    通过采用上述技术方案,可以通过不锈钢扎带工具转动摆臂,令摆臂绕着调节块与旋转座的铰接点做逆时针旋转,进而使凸块对卡块形成挤压,并令卡块绕着卡块与旋转座的铰接点做逆时针旋转,进而令卡块与棘轮分离,进而结束对扎带尾部的进一步紧固。

    本实用新型进一步设置为:所述转轴远离紧固槽的一端一体连接有限位块,所述限位块一体连接有手拧块。

     通过采用上述技术方案,可以通过转动手拧块,进而带动转轴的转动,进而可以用于调节紧固槽相对于进带口平行,方便在使用该工具时将扎带尾部放置于紧固槽内。

     本实用新型进一步设置为:所述棘轮的一侧设置有制动块,所述制动块与安装座铰接,所述制动块远离棘轮的一侧固定连接有制动弹簧,所述制动弹簧与安装座固定连接,所述制动块的上侧设置有弧形面,所述弧形面上设置有驱动制动块转动的凸轮块,所述凸轮块包括凸轮以及旋转臂,所述凸轮与安装座铰接。

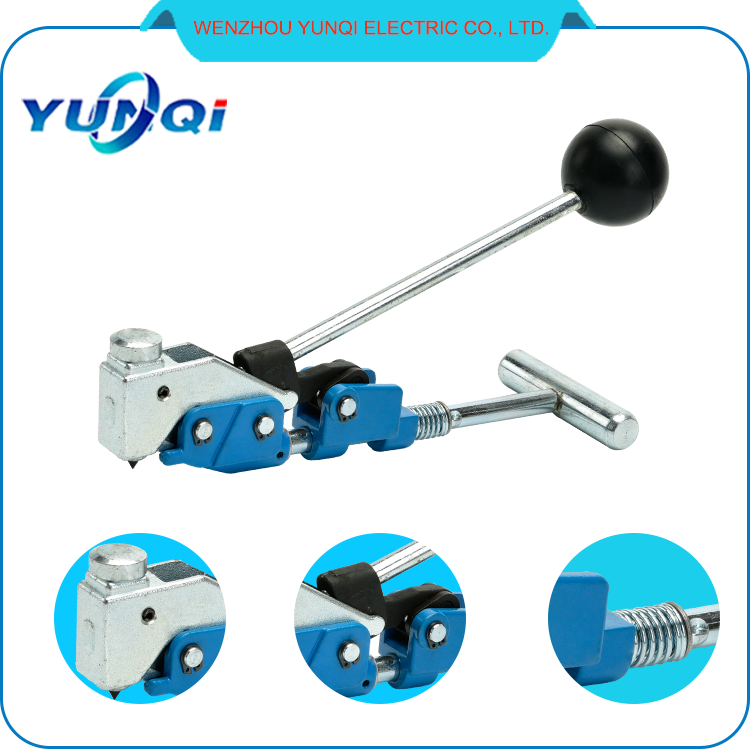

不锈钢扎带工具

     通过采用上述技术方案,当需要逆时针转动旋转座的时候,凸轮抵接于弧形面上,限制制动块不发生转动。制动块与棘轮接触的一侧对棘轮形成抵接,进而令棘轮保持固定。不需要通过人力来控制转轴的静止就可以实现对扎带的不断锁紧。或者通过转动旋转臂,进而带动凸轮旋转,进而令制动块远离棘轮,制动块失去对棘轮的制动效果。

     本实用新型进一步设置为:所述进带设置有剪裁口,所述剪裁口内设置有刀头,所述刀头一体连接有剪切轴,所述剪切轴远离刀头的一端一体连接有剪切杆。

    通过采用上述技术方案,转动剪切杆,令剪切杆绕着剪切轴做顺时针旋转,进而带动剪切轴以及与剪切轴一体连接的刀片转动。刀片在转至进带口与剪裁口相连接处,对多余的不锈钢扎带尾部进行剪切。

     本实用新型进一步设置为:所述剪切轴固定连接有挡块,所述剪切轴套接有扭簧,所述扭簧设置于所述挡块与所述安装座之间,所述挡块设置有长槽,所述安装座靠近剪切杆一侧的侧面上设置有限位槽,所述扭簧的两端分别嵌于限位槽与长槽内。

[0017] 通过采用上述技术方案,扭簧所具有弹性形变能力能够令刀片固定在一个初始位置。当转动剪切杆时,扭簧嵌入长槽的部分发生旋转,且扭簧嵌入限位槽内的部分相对安装座静止,进而令扭簧发生弹性形变,进而令扭簧形成一个复位的弹性形变力。当剪切完毕后,刀片将通过扭簧的弹性形变力复位。

不锈钢扎带工具

    使用时,转动手拧块,令紧固槽保持与进带口水平。进而令扎带尾部贯穿进带口以及紧固槽,且令扎带紧固处抵接于进带口的入口处。通过推动旋转杆,令旋转杆绕着转轴做逆时针旋转,进而通过驱动弹簧带动卡块绕着转轴做逆时针旋转。此时由于制动块对棘轮抵接,令棘轮无法绕着转轴做逆时针旋转,因此卡块与棘轮抵接的点在棘轮上滑动。当推动旋转杆,令旋转杆绕着转轴做顺时针转动时,驱动弹簧带动卡块绕着转轴做顺时针旋转。此时由于制动块与棘轮抵接的点在棘轮上滑动并且凸块对卡块抵接,进而令卡块与棘轮抵接并带动棘轮绕着转轴的轴心线做顺时针转动,进而带动转轴的转动,进而带动紧固槽的转动,进而带动穿过紧固槽的扎带尾部转动,进而将扎带拉紧。最后转动剪切杆,进而带动刀头转动,进而完成对扎带尾部的剪切。

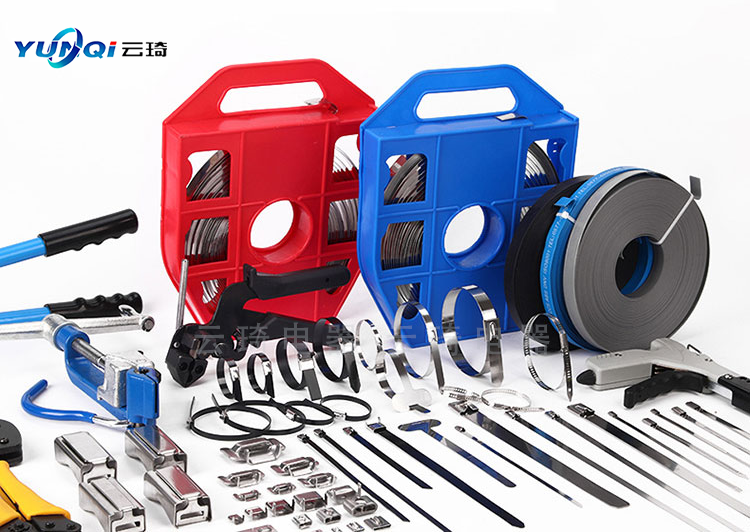

    选择不锈钢扎带工具,选择温州云琦电器有限公司,本公司专业生产不锈钢扎带,不锈钢盘带,不锈钢扎扣,不锈钢扎带工具等相关产品,欢迎大家来我公司采购相关产品,网址:www.yunqidq.com.
